光纤配线架（ODF）是现代光纤通信网络的核心基础设施之一，主要用于光缆的成端、跳接、调度和保护。本指南将通过图解方式，详细介绍ODF配线架的结构、安装、使用及日常维护要点，帮助运维人员安全、高效地进行操作。

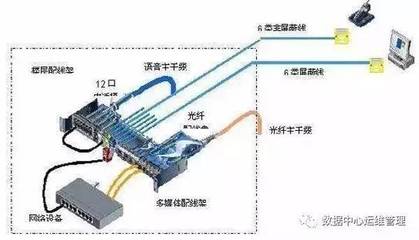

一、ODF配线架基本结构图解
- 机架/机柜：通常为19英寸标准机架，提供设备安装空间和走线通道。
- 光纤配线单元（ODU）：核心部件，包含适配器（法兰盘）、熔纤盘、尾纤存储区等。
- 适配器面板：用于固定光纤适配器（如SC、LC、FC等），实现光纤连接器的对接。

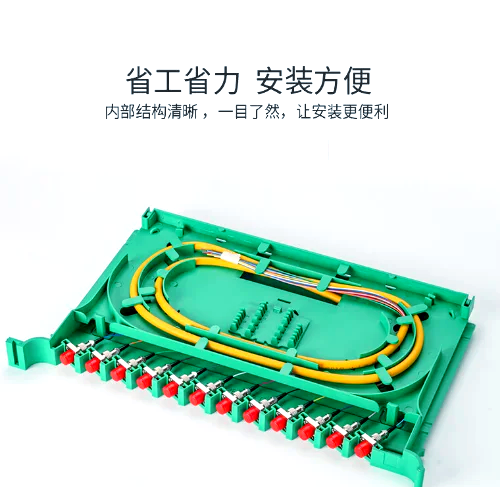

- 熔纤盘：用于光缆纤芯的熔接与固定，保护熔接点，通常有盘纤槽。
- 跳纤管理区：包括绕线环、过线槽等，用于整理和固定跳纤，保持整洁。
- 接地装置：用于光缆金属部件的接地，确保安全。
- 标识系统：包括端口标签、光缆标签等，便于识别与管理。
（图解示意：可在此处插入一张标注了上述部件的ODF正面与内部结构图）
二、安装与成端操作步骤图解
- 光缆引入与固定：
- 将室外光缆从ODF底部或侧面的进线孔引入，剥除外护套，露出松套管。
- 用缆夹或扎带将光缆固定在机架上，预留适当长度。
- 注意：弯曲半径应大于光缆直径的20倍，避免受力过大。
- 纤芯熔接：
- 将松套管中的纤芯穿入熔纤盘，用剥纤钳去除涂覆层，清洁后放入熔接机熔接。
- 熔接后将热缩管加热保护，并将纤芯整齐盘绕在熔纤盘的槽道内。
- 盖上熔纤盘盖板，避免挤压。
- 尾纤连接：
- 熔纤盘内的纤芯通过尾纤连接到适配器背面，尾纤另一端插入适配器。
- 将适配器安装到ODU面板上，确保卡紧。
（图解示意：可依次展示光缆固定、熔接过程、盘纤、适配器安装的步骤图）
三、跳线管理与调度操作图解
- 跳线连接：
- 根据调度需求，选择适当长度的跳纤（如单模/多模，连接器类型匹配）。
- 将跳纤一端插入源端口适配器，另一端插入目标端口适配器，听到“咔嗒”声表示插紧。
- 注意：避免过度弯曲或拉扯跳纤，保持清洁，勿直视光纤端面。

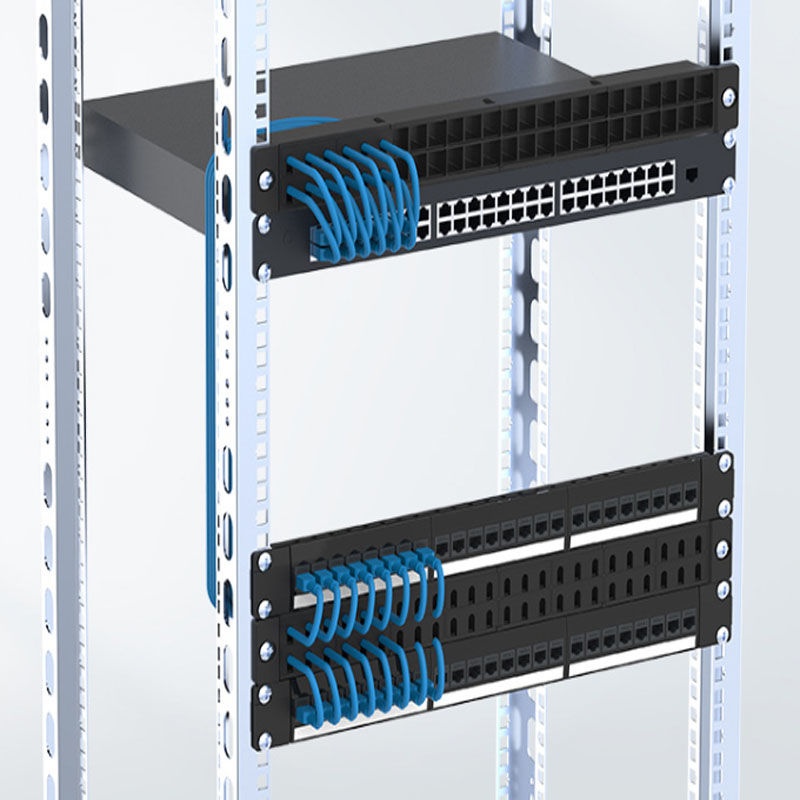

- 走线与整理：
- 跳纤应沿机架侧面的走线槽或绕线环布放，使用魔术贴或扎带轻轻固定。
- 预留适当余量，避免紧绷，转弯处保持圆弧形。
（图解示意：展示跳纤正确插入适配器、沿走线槽整齐布放的示例图）
四、日常维护与注意事项
- 清洁保养：
- 定期用无水酒精和专用清洁棉签清洁适配器端口和跳纤端面，防止灰尘影响信号。
- 清洁时务必先关闭光功率，避免激光伤害。
- 状态检查：
- 检查ODF门锁、接地是否良好，标识是否清晰完整。
- 检查跳纤有无过度弯曲、损坏或松动，熔纤盘是否关紧。
- 安全规范：
- 操作前佩戴防静电手环，使用绝缘工具。
- 未使用的适配器端口应盖上防尘帽。
- 严禁带电插拔或随意断开正在使用的光纤。
（图解示意：展示清洁端面、检查标签、佩戴防静电手环的示意图）
五、常见故障排查图解
- 信号损耗大：检查跳纤连接是否到位，端面是否污染，跳纤类型是否匹配。
- 无信号：确认端口对应关系，检查跳纤是否损坏，熔接点是否异常。
- 机架告警：检查接地、温度、门禁状态，确保环境符合要求。
（图解示意：用流程图形式展示从现象到可能原因及处理步骤的排查路径）
正确使用和维护ODF光纤配线架，能有效保障光纤网络的高可靠性与可管理性。运维人员应遵循规范操作，结合清晰的标识与图解，提升工作效率并降低故障风险。定期培训与更新文档，是确保长期稳定运行的关键。
